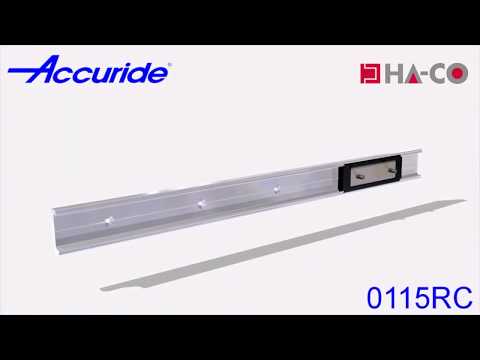

Die vielseitig einsetzbare DA0115RC Linearführungssystem verwendet leichte, korrosionsbeständige Aluminium-Schienen. Zubehör wie Endanschläge, Dämpfer und Läufer runden die Produktpalette ab.
Merkmale | HAA0115RC/RCH
- Linearführung mit Kugelumlaufwagen
- Lastwert bis zu 130 kg
- Aluminium-Profil, Längen in 1.2 m und 2.4 m, erhältlich mit oder ohne Befestigungslöcher
- Kunde schneidet Schiene auf gewünschte Länge zu, unendliche Schienenlängen möglich
- Kugelumlaufwagen separat erhältlich: Edelstahl-Kugeln, Kunststoff-Kugeln (fettfrei, ruhiger Lauf)
- Endanschläge separat erhältlich, Kunde nimmt Bohrungen vor
- Korrosionsbeständig
- Schmutz- und staubbeständig
- Verschiedene Montageoptionen
Hinweise | 0115RC/RCH
- Empfohlene Befestigung: 4 mm-Senkkopf-Holzschrauben/M4 Senkkopfschraube
- Schiene, wie angegeben, auf fester, ebener Oberfläche anbringen
- Beim Einschieben der Kassette in die Schiene vorsichtig vorgehen
- Unendliche Schienenlängen möglich. Schienenenden aneinander fügen und mithilfe der Mittellinien ausrichten
- Für eine dauerhafte Verbindung mittels Stiften (Stifte nicht im Lieferumfang enthalten) Bohrschablone (separat erhältlich) verwenden
- Für Montageoptionen und Lastwerte siehe Abbildungen
- Soft-Close-Mechanismus (HAP0115)
- Gewicht gleichmäßig über den/die Wagen verteilen
- Aufgrund der vielfältigen Einsatzmöglichkeiten und den dadurch bedingten Montageformen empfehlen wir, dass Kunden dieses Produkt im Rahmen ihrer spezifischen Einsatzbedingungen testen
- Nicht empfohlen für Anwendungen mit hohem Drehmoment
